動力鋰電池涂布烘箱無線多通道溫度監控系統

日期： 2022-04-07 09:50:42.0

瀏覽次數： 20069

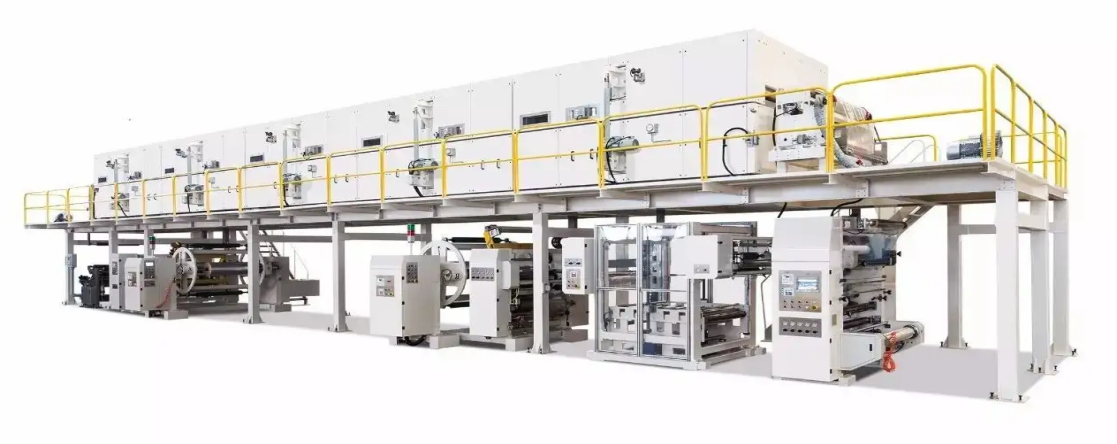

涂布是鋰離子電池生產過程中極為重要的一個環節，鋰離子電池很多異常均與此過程的控制不佳有關。鋰離子電池涂布設備主要有兩個核心部件：涂布頭和烘箱。涂布頭結構與涂布的均勻性和面密度密切相關，而烘箱則關系到極片烘干程度和表面狀態。很多表面不良均與烘烤參數異常有關。通常生產前，為了保證極片的烘干后表面狀態，很多廠家都會根據自身的工藝特性確定一套特有的涂布參數，主要包括溫度和進出風量，涂布開始前，首先需要將涂布烘箱溫度設定至目標參數，待實際溫度和風量達到設定參數后再開始涂布。但設備穩定時的溫度為無濕極片進入時的溫度，即非正常工況下的穩定狀態，一旦濕極片進入烘箱，溫度會因?yàn)闈駱O片中溶劑的揮發吸熱而迅速降低，并且會持續一段時間才能重新升至目標溫度。在重新達到目標溫度前，涂布出的極片由于烘箱溫度偏低會出現烘不干或表面不均勻的現象，進而導致極片表面不平、收卷鼓邊等一系列質量問題，影響該工序的優率和電池性能

一、涂布機溫度監控系統組成

為了能檢測涂布中各個的點溫度變化,并存保存溫度數據,現場采集溫度點不方便布線，要求采用無線數據傳輸監控管理報警。拓普瑞采用Lora或Zigbee無線組網支持同時測試200通道方案，系統由TT-K-30溫度熱電偶線、無線溫度采集器TP1608、無線接收主機TP1100、客戶端軟件組成。技術成熟，可靠性高，經濟可行。組網模式采用Client/Server架構，采用分布式星型布點，集中監控的原則，使單點故障互不影響，測試數據能真實反映現場溫度情況，統一監控和獨立測控相結合，這樣大大提高了系統的可靠性。

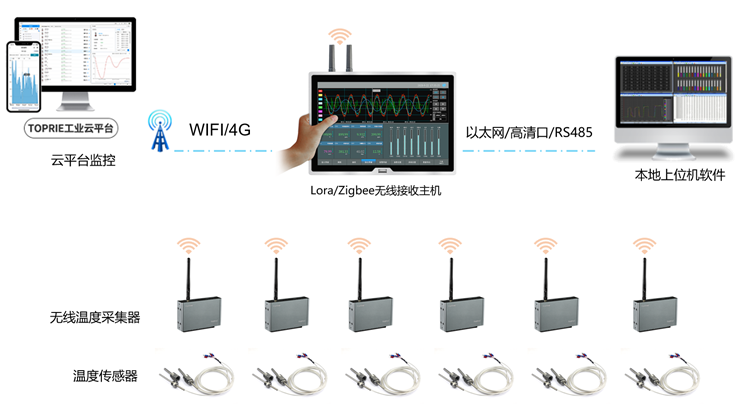

系統結構圖如下：

二、無線主機TP1100和無線溫度采集器介紹

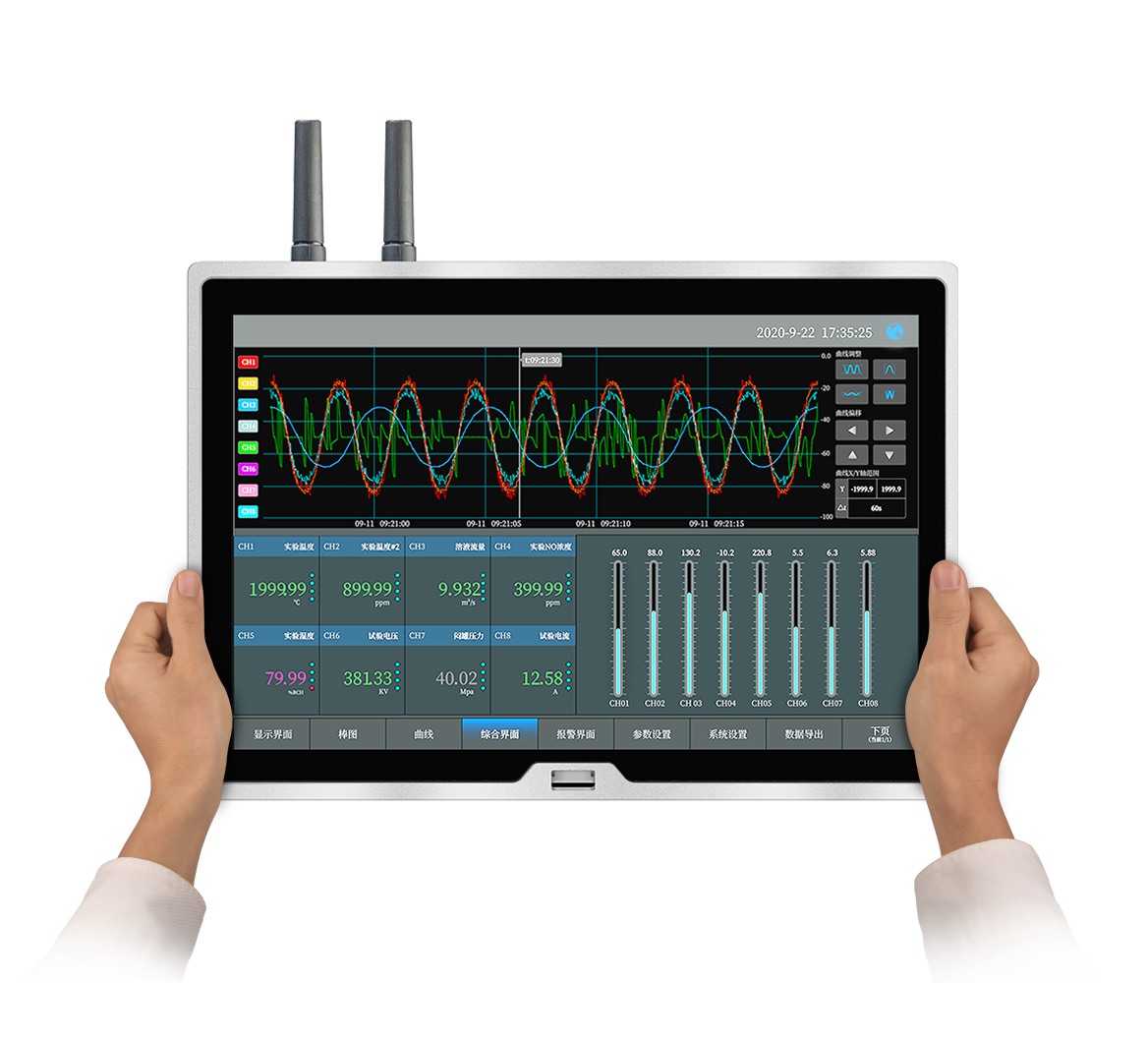

無線主機TP1100:

TP1100是一款功能強大的記錄儀，具備采集設備數據以及實現設備自動控制功能。觸控?cái)?shù)據記錄儀以其豐富的顯示畫面、靈活的操作方式以及強大的記錄、運算、控制和管理功能，在各行各業中獲得了極其廣泛的應用。本產品吸納了各種國內外記錄儀的優點，應用最新的顯示技術、微電子技術、數據存儲和通訊技術，是一款功能齊全、操作方便、精確可靠、高性價比的產品。
TP1100無線數據記錄儀采用無線簡約設計，有效解決多通道布線作業繁瑣問題，支持溫度、濕度、電流、電壓、壓力、液位、流量、振動、轉速、頻率等同時測試。

無線數據記錄儀

觸摸屏：10.1寸BOE顯示屏，分辨率1280X800，亮度可調

內存：2G 硬盤：8G

系統：LINUX

電池：內置6000mAh/12V鋰電池，滿電續航6小時以上

無線通訊：wifi、4G（選配）

高清接口：HDMI

無線溫度采集器：

無線溫度采集器：8通道萬能輸入采集卡（端子式）

電池：內置4000mAh/12V鋰電池，滿電續航6小時以上

無線通訊：內置ZigBee/Lora/433M/Thread（選配，四選一）

三、系統說明

（1）無線溫度采集器接入插入TT-K-30溫度傳感器和空氣溫度傳感器，數據實時采集并Lora或Zigbee無線傳輸?shù)綗o線數據監控主機，Lora或Zigbee無線數據監控主機同時接收256個溫度采集數據。

（2）將無線數據監控主機接入到局域網，并分配一個IP地址，數據可以通過局域網傳輸，在電腦端安裝一個監控軟件，數據可以實時在電腦端顯示，同樣也可以設定上下限進行報警，報警方式有：短信/聲光等

（3）無線數據監控主機可通過4G或WIFI網絡方式鏈接TOPREI監控云平臺，實現數據PC端和手機端實時查看，微信、短信、郵件報警推送

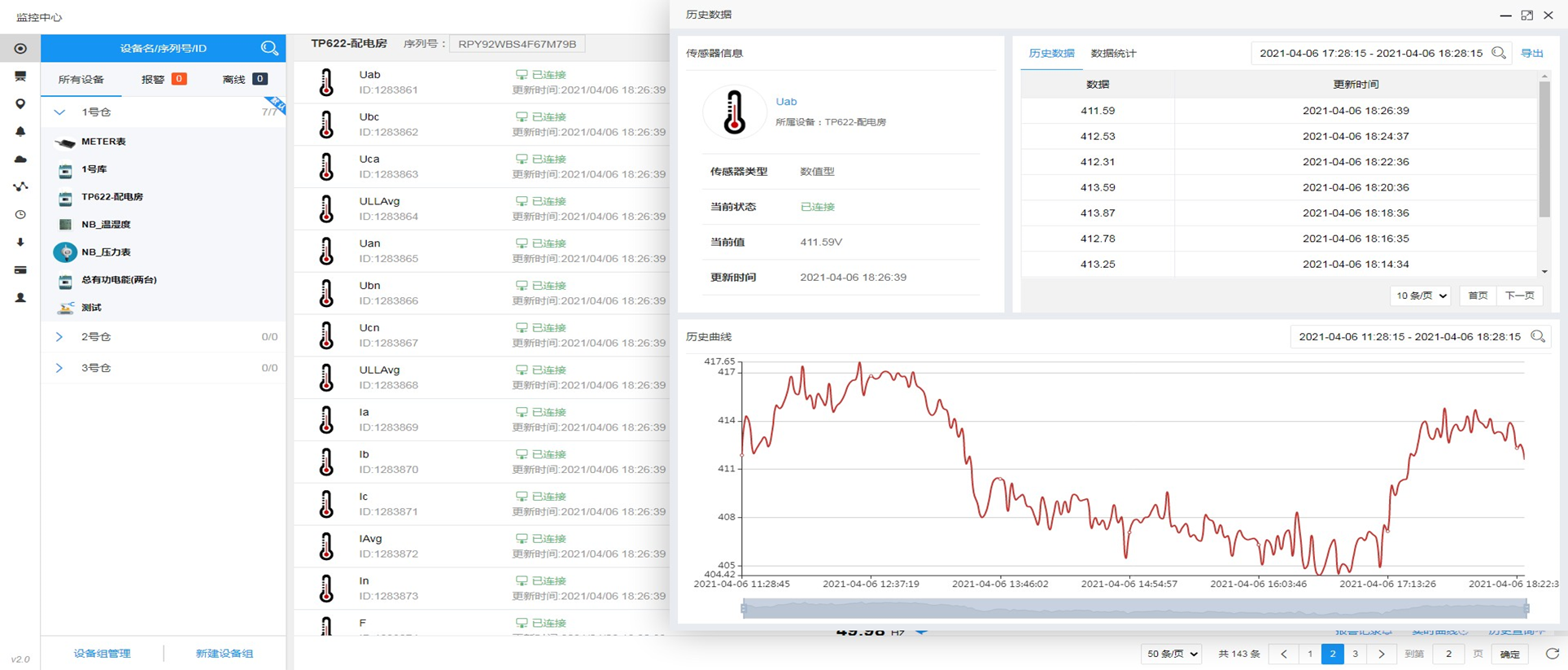

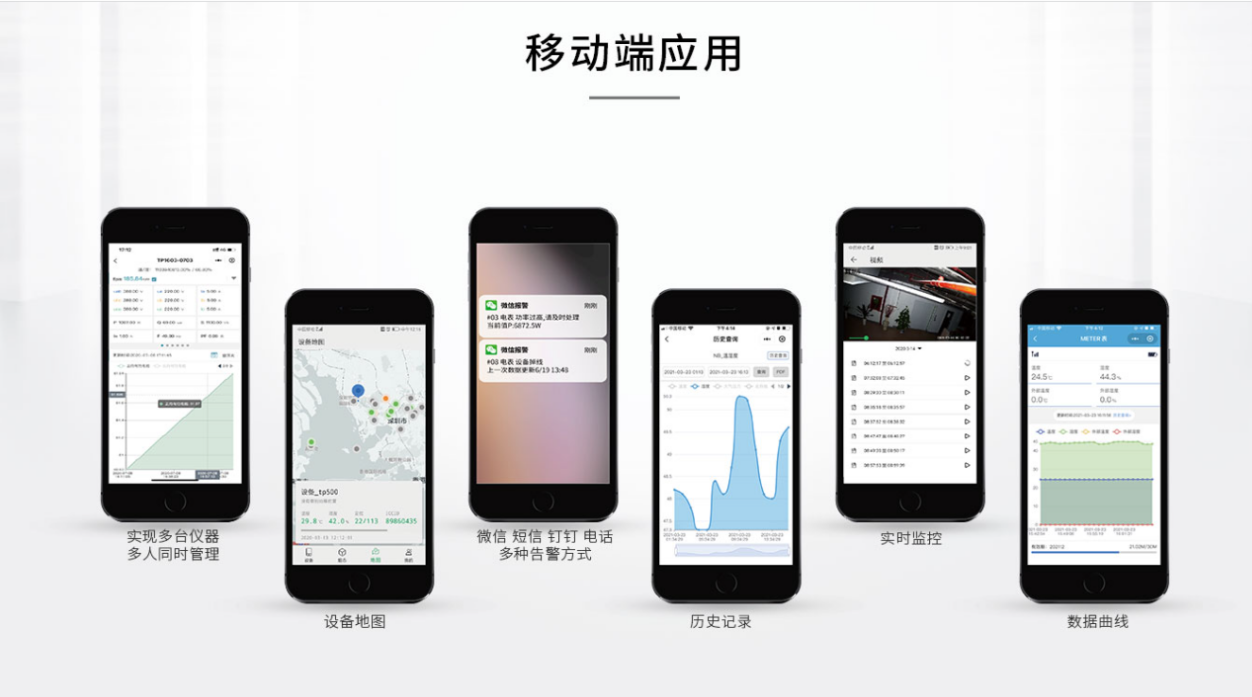

物聯網云平臺界面：

四、總結

本方案是解決了在線涂布烘箱溫度監控，在正式涂布開始前，先將烘箱升溫至目標溫度，然后將吸收了溶劑的引帶牽引進入烘箱直至烘箱溫度重新升至目標溫度后，再將涂布基材和引帶連接到一起，并開始正式涂布。通過設備監控溫度變化，在不調整涂布參數的前提下，可以簡單快速的將烘箱溫度調整至穩定工作的狀態，避免了涂布初期烘箱溫度的波動，從而減少了涂布物料的報廢，易于產業化應用。
