一、藥品庫房溫濕度監測系統方案簡述

藥品庫房溫濕度監測系統要求：

（1）系統數據傳輸為zigbee（2.4GHz）無線方式進行布控，供電為單體供電（220VAC）進行布控。

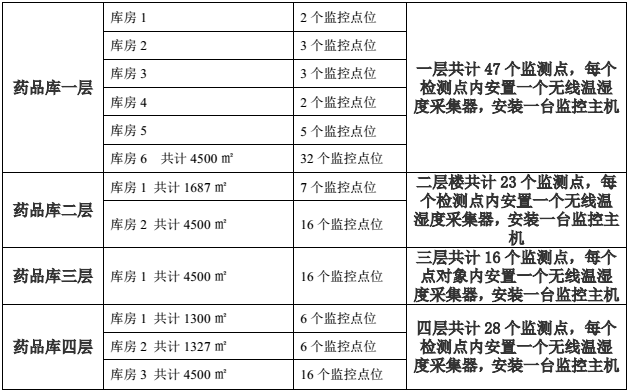

（2）監控對象：

（1）監控便捷有效，盡可能做到人性化、智能化、模塊化、專業化，對藥品庫內環境準確預警，預防各種不良因素。

（2）預警內容豐富，現場設備蜂鳴器報警，監控中心聲光報警及短信報警，手機短信報警對象可設置5個。溫濕度一旦超限，立即發送短信至指定負責人或現場工作人員。

（3）現場溫濕度記錄儀安裝點位，應經過現場測量進行布點，能準確的反映出各個住宅的環境。我方將采用無線溫濕度測試系統對住宅進行布點測試。安裝點位能準確的測試出藥品庫內的平均溫度。

二、藥品庫房溫濕度監測系統功能：

系統針對藥品庫房實際情況設計，制定方案，實施施工簡潔，功能穩定，整體美觀的效果；

（1）溫濕度監測系統軟件支持各種通訊方式的測點終端自由組網。

（2）無線通訊的測點終端的通訊距離可達到500—1000米，也可以使用以太網通訊，以及GPRS遠程無線通訊。本系統采用無線zigbee和以太網相組合，以達到節約施工材料，功能更加穩定。

（3）采用分布式多層架構，軟件平臺采用配置穩定的計算機作為管理主機，配備不間斷電源，能實現24小時不間斷工作。監控主機設備一個UPS不間斷電源用于數據匯總主機。

（4）溫濕度終端：溫濕度記錄儀采用進口高品質溫濕度傳感器和微處理器芯片，保證檢測精度和可靠性；采用大屏幕液晶顯示器，實時顯示現場的溫濕度變化；內置報警器可在溫濕度超限時現場報警；內置不易失存儲芯片，在實時傳輸溫濕度數據的同時，把數據記錄下來，如發生停電或管理主機及通訊故障，在電腦恢復運行后可自動將丟失的歷史數據上傳到電腦；內置充電式高能鋰電池，一旦發生系統斷電情況，儀器工作不受影響。

（5）系統具有權限管理功能，普通人員只能查看數據，高級管理員可進行其他相關操作。

（6）自動備份功能，溫濕度監測系統定時包含自動備份功能，防止因系統宕機導致的數據丟失。系統在保存實時數據的同時，也保存有自定義格式的文件，按月份、設備歸類存檔，內容包括設備的各種基本信息，以及歷史數據。

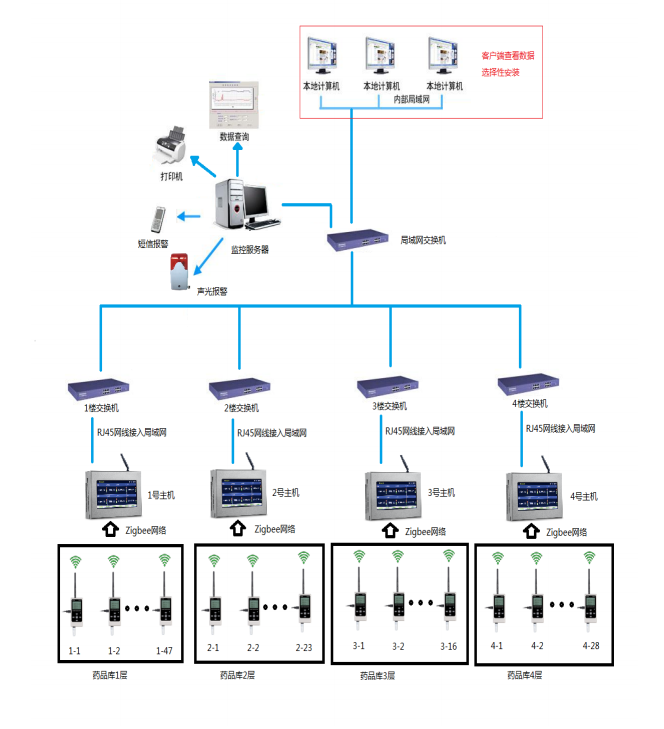

藥品庫房溫濕度監測系統拓?fù)鋱D：

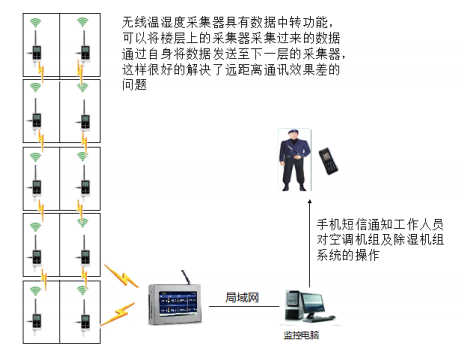

數據傳輸及預警原理架構：

三、硬件介紹：

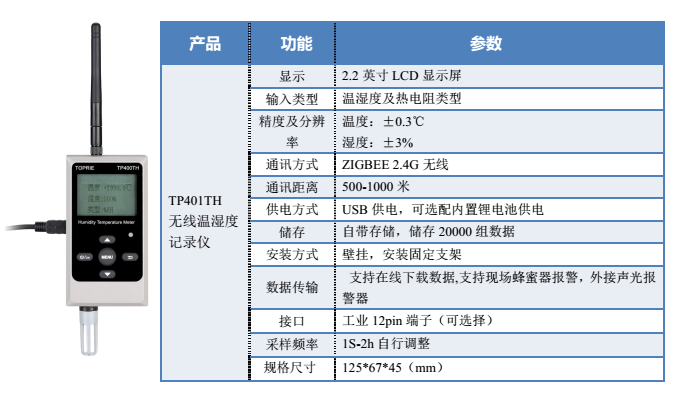

1、無線溫濕度記錄儀TOP401TH

無線溫濕度記錄儀，安裝墻面，現場取電。數據直接發送到數據總覽主機。

功能概括：溫濕度數據保存到記錄儀自身，且實時發送數據到數據總覽主機，記錄儀自身帶有蜂鳴器報警，并帶有繼電器報警輸出。

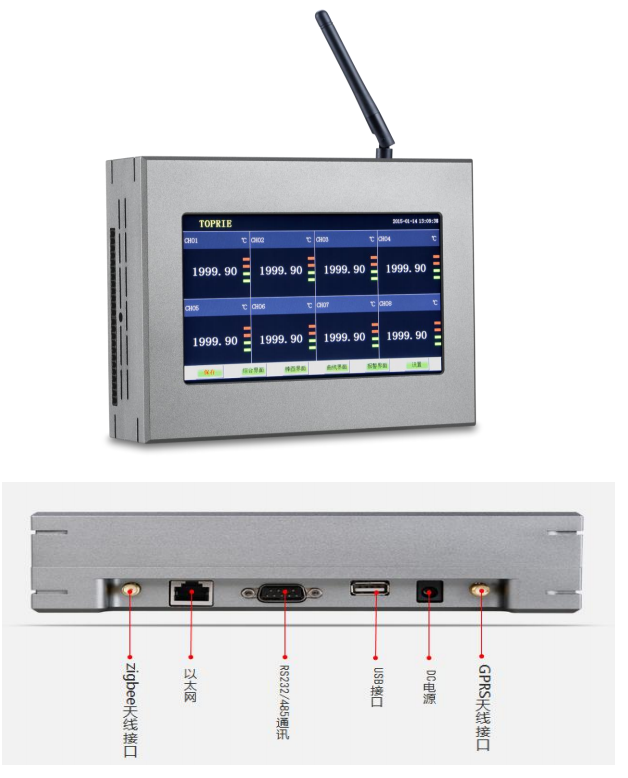

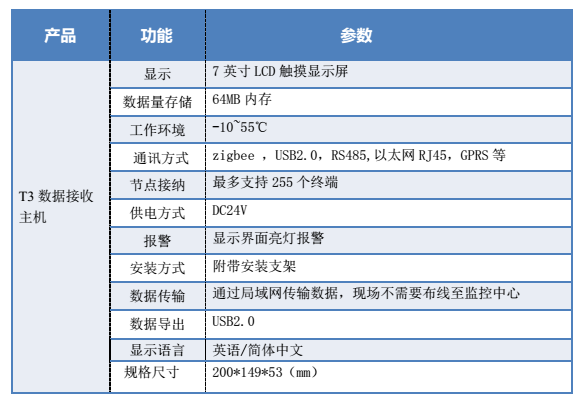

1、數據接收主機

四、系統軟件介紹

1、THMonitor實時網絡監測軟件

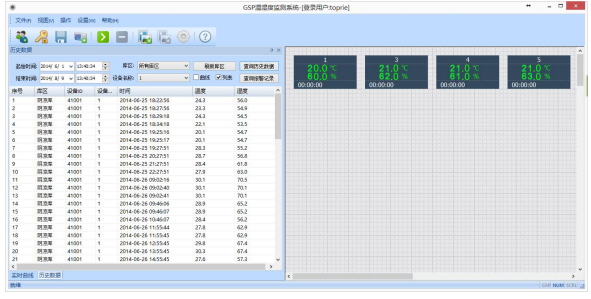

THMonito是我司開發的最新一代實時網絡監測軟件，基于Windows操作系統，采用Visual C++開發，界面非常美觀友好，操作人性化。為了使管理員方便管理，針對本項目將做一些定制化的開發。主界面如下：

THMonitor軟件有如下特點：

（1）實時顯示各監測點采集數據。若數據超出所設置的上下限，則自動播放報警聲音，病發送報警短信到管理員手機。

注：一級管理員可以指定報警短信與管理員手機的匹配關系，比如指定哪幾個儀器發送報警短信到某管理員。

（2）實時顯示系統運行消息，使得管理員能隨時監控整個系統的運行狀態。如果出現故障，管理員應該立即進行處理。

（3）實時報警。并根據設定條件條件觸發聲光報警或者發送短息消息到管理員手機?？梢宰疃嘣O(shè)置5個管理員手機號碼。

（4）以紅、黃、綠開光狀態顯示采集點狀態，方便用戶直觀的顯示。

（5）在線增加或者減少記錄儀，管理方便。

（6）在線修改記錄儀狀態。

在線下載記錄儀數據，全部數據都被保存在數據庫中，方便用戶進行進一步的分析與處理。

2、系統的三層結構

⊙用戶層：包括公司內部任意聯網計算機，安裝THNliene客戶端軟件后，可以實時查看當前實時運行狀態或者歷史數據。工作原理：所有數據都存儲在控制層（控制服務器）上，用戶層只能通過局域網（或Internet）去查詢、下載歷史數據，或查看實時數據（有延遲，一般不超過2分鐘）。

工作流程：用戶運行THMonitor Client軟件—輸入服務器IP地址，端口號，則用戶可以查看到實時的監測數據，也可進行歷史數據查詢。

THMonitor Client軟件接收到服務器端發過來的實時數據時，會對其進行判斷，如果溫濕度數據超過了所設置的上下限，THMonitor Client軟件會播放報警聲音。

⊙控制層：運行THMonitor監控軟件，實時采集數據，并將數據寫入數據庫中，對所有記錄儀遠程在線進行管理，設置，下載數據等。控制層相當于C/S架構的Server端核心就是THMonitor監控軟件。

本項目里采用SQL數據庫，對數據進行了加密處理，任何用戶都不能對數據進行修改，若有用戶企圖修改，所修改的數據將被視為無效數據，不能被查詢出來。

⊙設備層：所有高精度儀器可自動記錄溫濕度，通過以太網或者GPRS網絡發送到控制中心（MC），由THMonitor軟件自動化控制。即使服務器未啟動或者線路故障，記錄儀也能自動記錄數據，不會出現數據丟失情況。

3、數據保護

⊙雙重數據保護：數據庫同時存儲在數據庫與記錄儀中，及時計算機系統故障，數據也不會丟失。

⊙專有網絡，確保網絡可靠穩定。本系統布線采用國標四芯屏蔽電纜，堅固耐用，新號抗強電干擾，不易丟失。

⊙加密校檢：每一條數據庫中的數據都進行了加密校檢保存，用戶若手工修改，則校檢不合格，導致數據被視為無效數據，不能被THMonitor Client客戶端軟件查詢出來。

⊙備份：每天自動備份一次，全部壓縮并拷貝THMonitor軟件安裝目錄到一個壓縮文件，然后拷貝該文件到備份服務器。一旦服務器出現故障，即可從備份文件恢復THMonitor系統。
