一：參數需求描述

配置要求:

一臺 TP1000大機柜主機，大柜子里面安裝96路測試溫度(三線制PT100)和壓力、阻力、流量（均為4-20mA)加3路輸出(一體機）,，大柜子顯示12英寸屏，自帶RS485和以太網口跟電腦通訊。

客戶要求:

（1）主要測試溫度和壓力等數據監控

（2）帶4-20ma輸出1路、繼電器輸出2路、PID調節回路1個

（3）要求主機帶流量溫壓補償和流量積算累積

（4）供方負責按需方要求（技術規格書文件YF001ZK.YHZ）完成組態編程，并將組態編程程序固化駐入主機，按規格書文件YF001ZK.YHZ固定通道輸出控制

（5）上位機監控軟件，能將主機屏幕顯示的采集數據實時讀取到上位機

（6）數據采樣周期≤5秒

（7）歷史數據記錄以Excel表格形式通過USB口導入U(xiǎn)盤，歷史數據記錄間隔時間可通過觸摸屏設定。

（8）上門安裝、指導

（9）柜內接線工程設計供方完成，簽訂合同后2周內提供外接傳感器的接線圖，隨機提供柜內接線圖，柜子進出口位置尺寸圖

需方技術規格書文件YF001ZK.YHZ（供方100%滿足該文件中所有要求，在合同簽定及執行的任何階段，若與本文件發生矛盾，以本文件為準，由供方無條件增減和更改）

柜子要求

（1）要求裝在柜子里，柜子尺寸為(W寬*D深*H高=80cm*80cm*1.8m

（2）柜子里面要求帶電源供電接口，有帶導軌條

柜內配置中間接線端子，外部接線到柜內接線端子，接線端子再到采集模塊端子。以接線端子為界，接線端子（含）至柜內的接線、元器件由供方負責，接線端子至機柜外由需方負責。

主機功能:

（1） 柜子主機（一休機）

（2） 采集模塊12個（帶導軌安裝）、2個輸出模塊（一塊繼電器輸出和一個AO輸出、帶導軌安裝）

（3） 業界首款12英寸多路數據記錄儀，主機帶96路采集，同時顯示，自帶保存數據，可跟PC連接數據。

（4） 12英寸觸高亮度TFT液晶顯示屏，四線電阻式觸摸屏，具備強大的圖像顯示和數據處理功能。

實時監測各監測點數據；內置內存1.5GB，可以實現多種信號轉輸，查看采集數據的界面有：棒圖界面，曲線界面和歷史曲線界面，工作狀態清晰可見，一目了然?？梢酝ㄟ^(guò)時間段將數據導入U(xiǎn)盤，以excel表格的形式在電腦上對數據進行分析。歷史數據報表分析。

二：TP1000-96多路數據記錄儀技術參數

一、功能特點

產品要求顯示信息量大、界面友好、操作簡單，具有下面主要功能特點：

*  采用高亮度彩色TFT液晶屏，CCFL背光、畫面清晰；

*  具有大容量的FLASH 閃存芯片存貯歷史數據，掉電永不丟失數據；

*  全隔離萬能輸入，可同時輸入多種信號，無需更換模塊，

*  顯示工程量數據的數值范圍更寬，可顯示5 位數值：-9999~19999；

*  具有閃動報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警；

*  主機測量、顯示基本誤差：±0.3% F·S

*  內置GB2312漢字庫，使用全拼輸入法輸入；

*  配備標準USB 接口。歷史數據轉存快捷方便；轉存文件格式為excel表格

*  標準串行通訊接口，帶光偶隔離的RS485和 RS232C；

*  支持標準ModBus RTU 通訊協議（選配功能）；

*  采用新型開關電源，能在交流電源AC 85V~265V寬電壓范圍內正常工作；

*  提供變送器DC 24V隔離配電；

*  通過EMCIII級，保證儀表在惡劣的環境中正常工作

二、顯示    12英寸 彩色TFT LCD

*  數字顯示畫面、棒圖顯示畫面、實時曲線畫面、追憶曲線畫面共四個基本畫

*  基本誤差小于±0.3%F·S，數字顯示范圍-9999~19999

*  測量分辨力：1/60000，16位AD轉換器

*  實時曲線記錄間隔1秒~9999秒步進設置，對應整屏曲線時間30秒~300分

*  追憶曲線記錄間隔從1秒到9999秒連續設置

三、輸入信號

具有測試下列參數的功能：輸入信號包括直流電流，直流電壓，熱電阻，熱電偶，遠傳壓力表五類，通過按鍵輸入選擇。隔離萬能輸入，無需跳線器。

*   直流電流：（0~20）mA（超出電流值可用傳感器來測試更大值），本項目為4-20mA

*   直流電壓：（（0~10）V（超出電流值可用傳感器來測試更大值最高精度可以達0.1%）

*   熱電阻：Pt100，本項目為三線制Pt100

*   熱電偶：K，S，R，B，N，E，J，T

四、通訊打印接口（選配功能）

*  光電隔離

*      無線終端GPRS功能，無線連接TLIKN

*  RS232、RS485標準，在訂貨時注明

*  通訊速率9600，19200，57600，115200通過設定選擇

*  配套測試軟件，提供組態軟件和應用軟件技術支持

*   含Modbus RTU通訊協議與上位機通訊軟件

五、電源條件

*  AC 220V供電的儀表：AC 85~265V，功耗小于25VA

*  DC 24V供電的儀表：24V±10%，功耗小于25VA

*  為確保安全，接線必須在斷電后進行

交流供電的儀表，其（PG）端是電源濾波器的公共端，有高壓，只能接大地，禁止與儀表其它端子接在一起。

六、環境及其他

*  工作溫度范圍：-10℃~50℃

*  儲藏溫度范圍：-20℃~70℃

*  工作濕度范圍:低于85%R.H，無結露

產品展示：

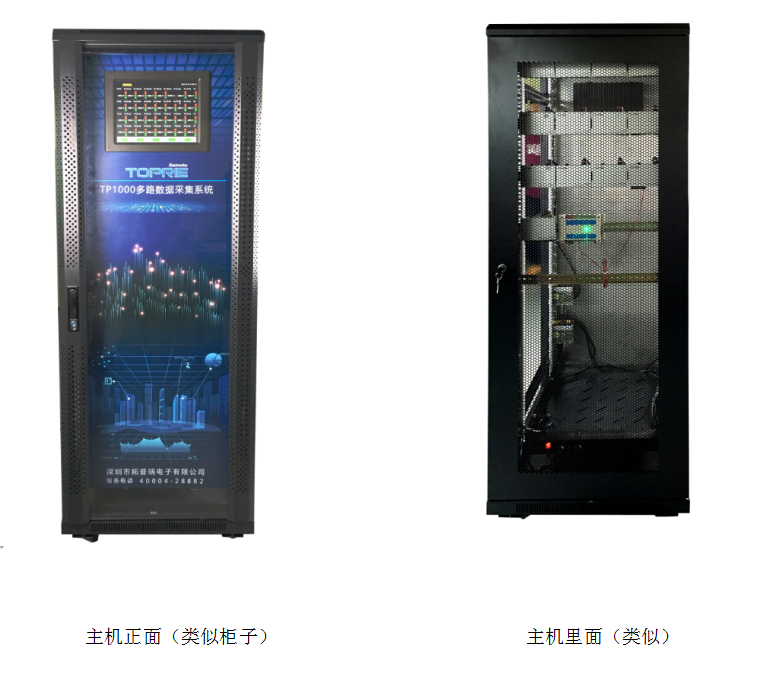

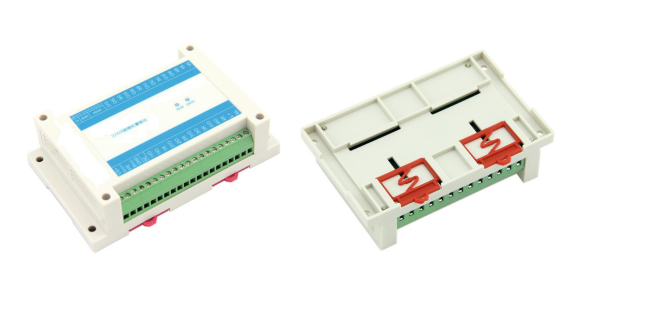

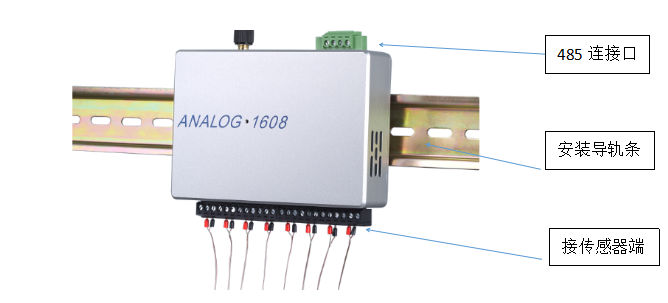

主機里面的采集模塊

使用TP1000-96多路數據記錄儀監測

在本項目中，由于考慮到監測溫采用熱電阻線把表面溫度進行傳輸?shù)接涗泝x上，現場用一臺TP1000-96路主機采集數據，主機直接連接熱電阻和壓力探頭來測試出數據，在記錄屏上顯示。

主機上計算出帶流量溫壓補償和流量積算累積，顯示，分析。技術成熟，可靠性高，經濟可行。組網模式采用Client/Server架構，采用分布式星型布點，集中監控的原則，使單點故障互不影響，測試數據能真實反映管道溫度情況，統一監控和獨立測控相結合，這樣大大提高了系統的可靠性。

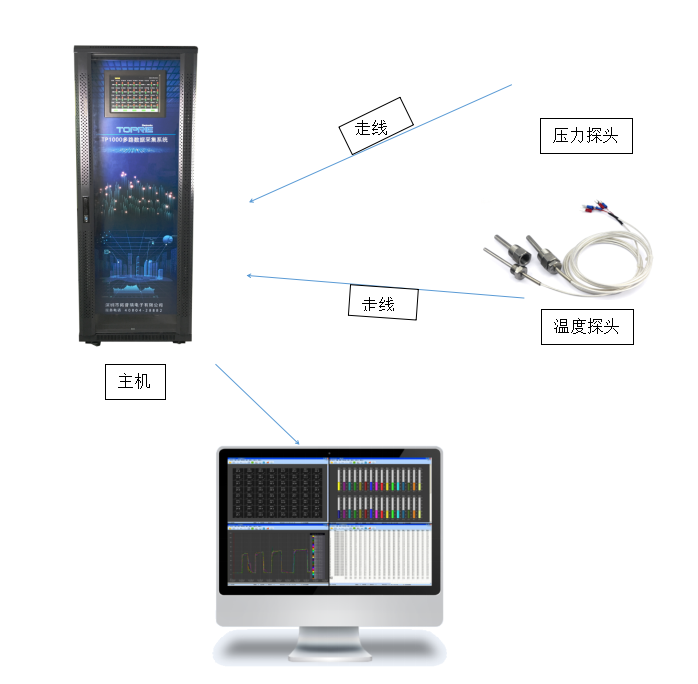

以本項目為例，網絡拓?fù)浜?jiǎn)圖如下：

注：現場，每個現場96路 共為96采集點。

多路數據記錄儀監測數據。

通過RS485/RS232或以太網直接連PC接數據監控

4-20ma輸出產品描述

TP0004主要由電源電路、模擬量輸出采樣電路、隔離RS485通訊電路及MCU等部分組成。4路模擬量輸出通道，每個通道可輸出不同類型信號，支持標準的0～5V、1～5V電壓信號和0～20mA、4～20mA電流信號輸出；DAC分辨率為12位；模擬信號電路與主電路隔離，有效抑制現場干擾；高速C51處理芯片，具有強勁的數據處理能力；看門狗電路設計，在出現意外時能夠自動復位。

產品特點

1、4路模擬量輸出，兼容電壓與電流信號輸出；
2、模擬量輸出與系統完全隔離；
3、12位分辨率，0.2%輸出精度；
4、Modbus RTU通信協議，支持3、6、16功能碼；
5、具有超時檢測功能；
6、RS485通訊接口提供光電隔離及每線600W浪涌保護；
7、具有良好的過流過壓、反接保護功能；
8、地址碼、波特率無需電腦即可實現現場配置；
9、集成終端電阻，可根據現場需要配置是否啟用

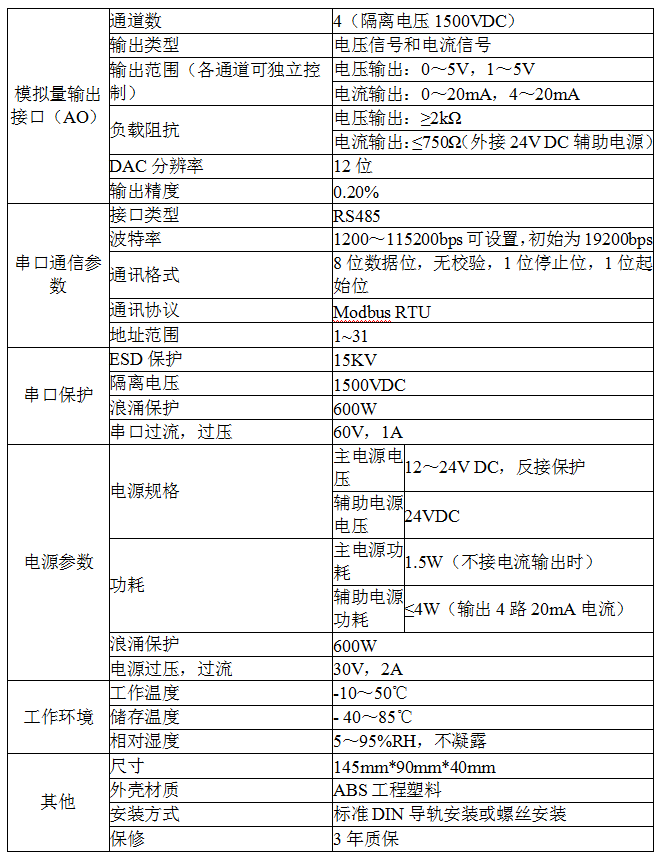

產品參數

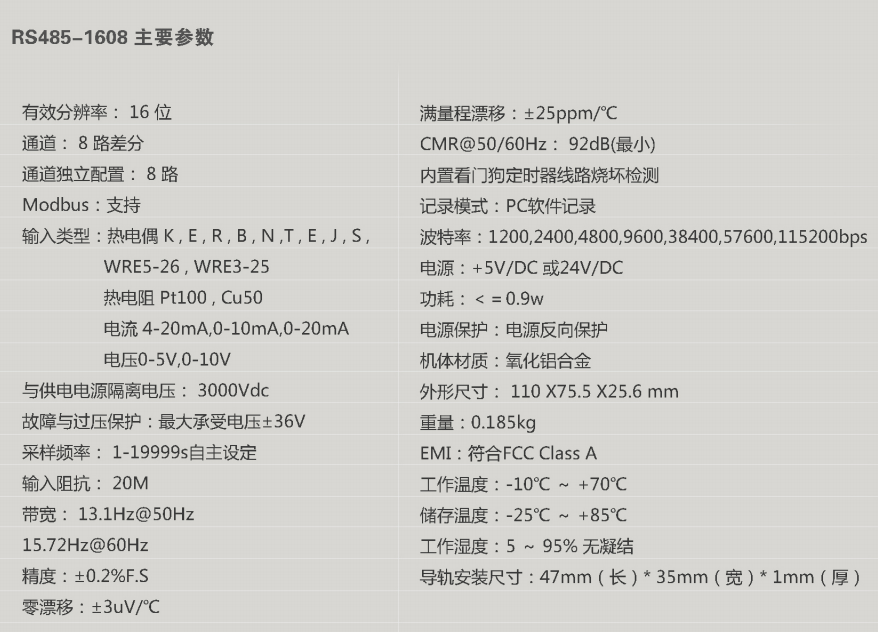

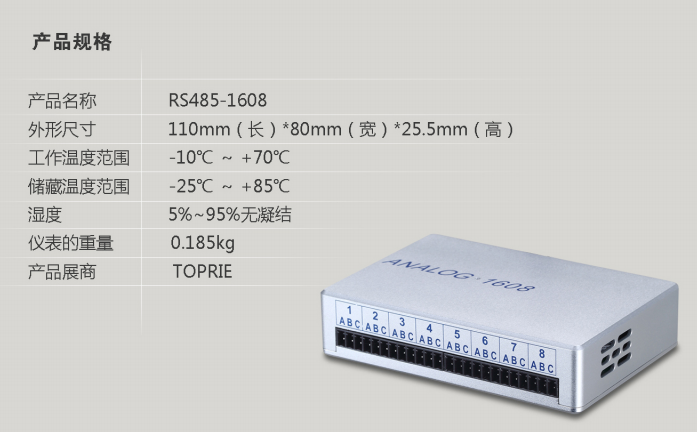

1608采集模塊產品參數

繼電器輸出模塊產品參數

TP1000儀器繼電器輸出共有4路，分別對應1—4個觸點，在參數設置里面有對觸點的設置，每個通道的上下限都可以選擇任意一個觸點，目前儀器只有上限觸點和下限觸點。當產生上下限報警時，所選擇的上下觸點對應的繼電器就會閉合；當報警結束時，所選擇的觸點對應的繼電器就會斷開。以這種方式來控制外部電路的閉合斷開。

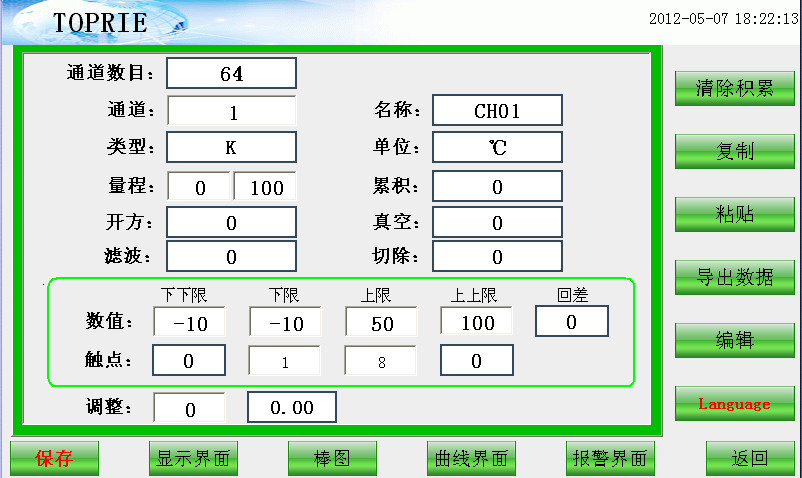

如圖所示，通道1的下限觸點設為1，表示當通道1的值小于通道1的下限-10時，輸出模塊的1號繼電器就會閉合，大于通道1的下限-10時，輸出模塊的1號繼電器就會斷開。

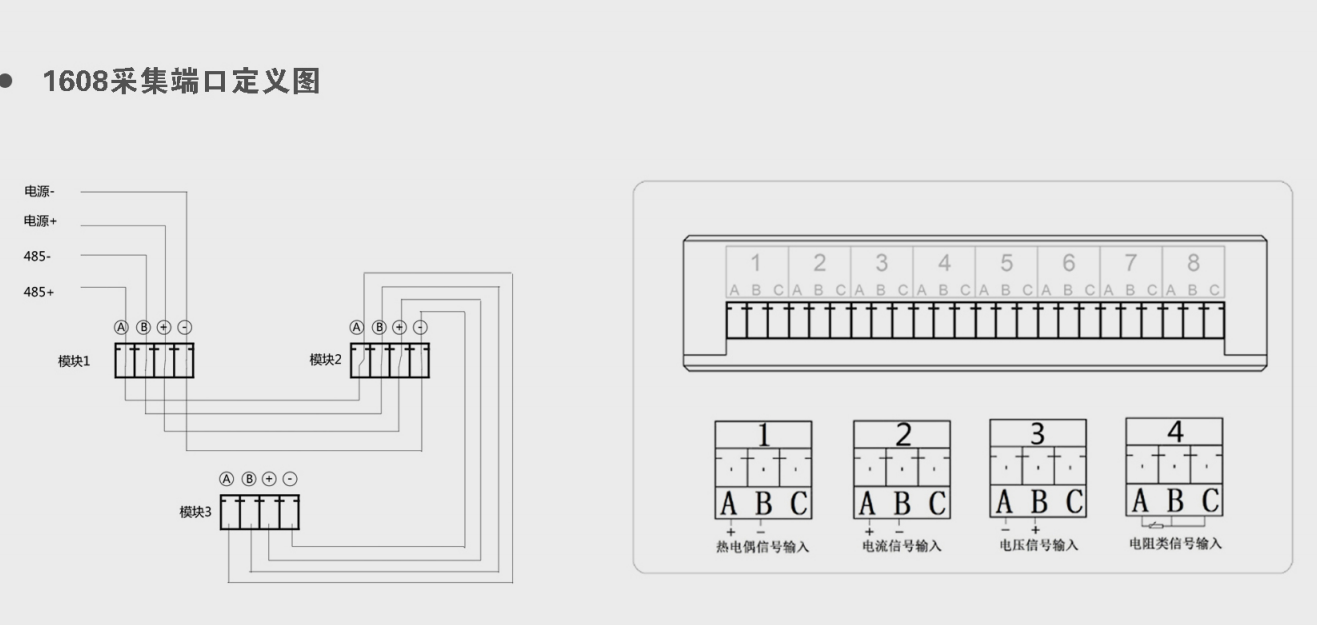

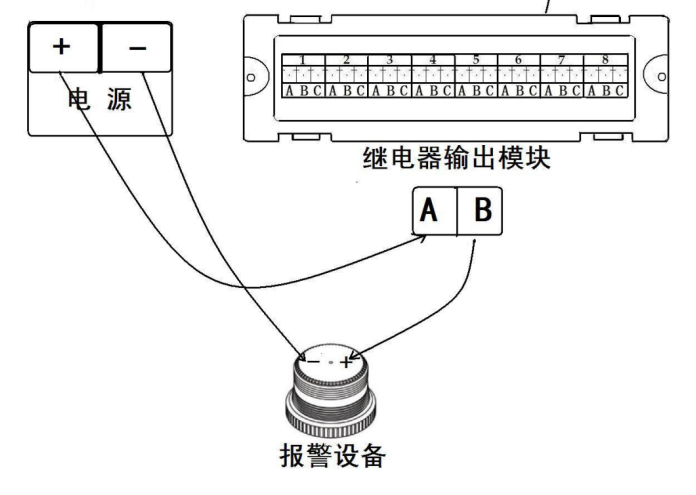

接線如下圖

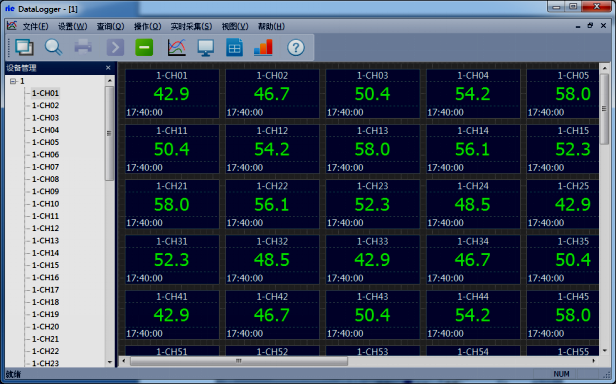

電腦軟件：（另說明書）

一、系統登錄

1、在DataLogger文件夾中找到rie DataLogger  應用程序并雙擊，運行系統。

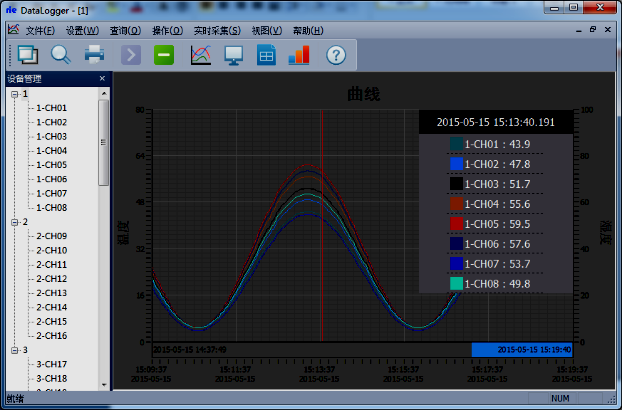

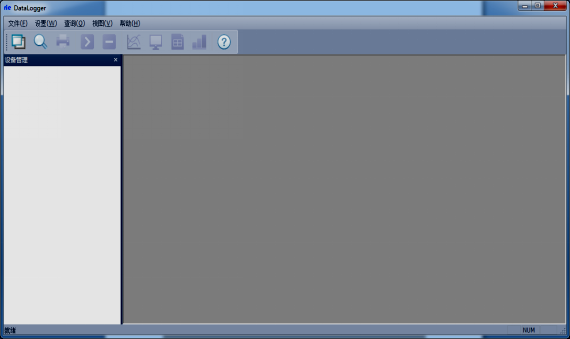

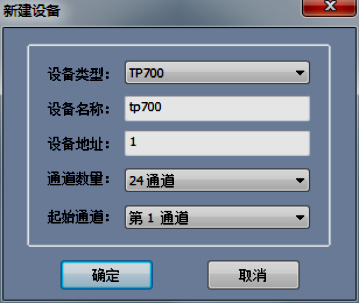

2、雙擊運行后會彈出系統主界面，如下圖所示。
